氨經濟器
氨經濟器用于二次進氣螺桿壓縮機制冷系統中,高壓貯液器來的液體節流后進入經濟器的殼體內蒸發,吸收管內高壓氨的熱量后進入壓縮機,同時,使管內的高壓氨液產生過冷,以提高制冷系統的產冷量和經濟性。

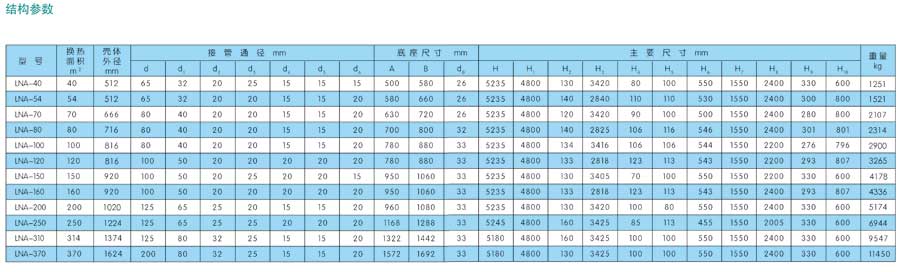

立式殼管式冷凝器直立安裝,只用于中型及大型的氨制冷裝置中。與臥式殼管式冷凝器相比,立式殼管式冷凝器不但是直立裝置,而且兩端沒有端蓋,水及制冷劑的流動方式也有所不同。

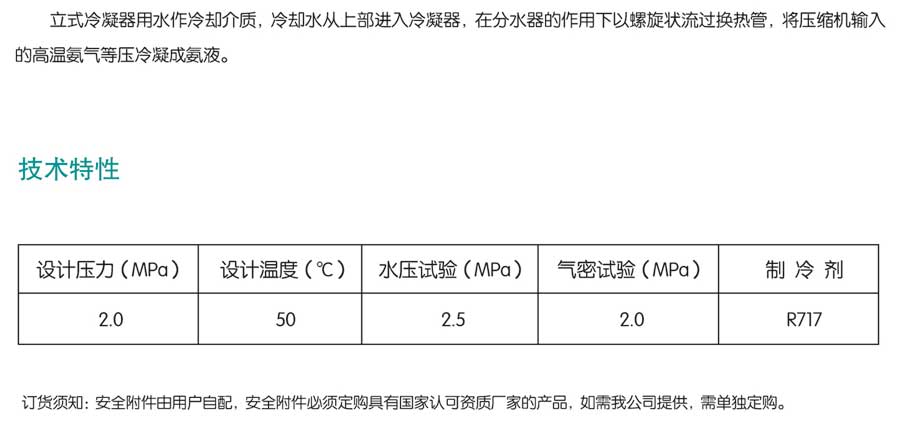

立式殼管式冷凝器直立安裝,只用于中型及大型的氨制冷裝置中。與臥式殼管式冷凝器相比,立式殼管式冷凝器不但是直立裝置,而且兩端沒有端蓋,水及制冷劑的流動方式也有所不同。冷卻水從上部進入冷凝器管內,但水并不充滿整個鋼管斷面,而是呈膜狀沿管內壁自上流下,排入水池中,一般再用水泵壓送入冷卻塔中循環使用。氣態制冷劑從冷凝器外殼的中部偏上處進入筒殼的管外空間中,凝結的液體沿管外壁從上流下,積在冷凝器底部,從出液管流出。此外,冷凝器的外殼上還設有放油閥、放空氣閥和安全閥等管接頭。
氨經濟器用于二次進氣螺桿壓縮機制冷系統中,高壓貯液器來的液體節流后進入經濟器的殼體內蒸發,吸收管內高壓氨的熱量后進入壓縮機,同時,使管內的高壓氨液產生過冷,以提高制冷系統的產冷量和經濟性。
?氨液分離器,是將氨液與氨氣分離開,部分將回到蒸發器內,斷續工作吸熱,至使氣體給螺桿壓縮機吸收進行擠壓的機器。
氨液循環泵組包括臥式設置的貯液桶,貯液桶底部設有貯液槽,貯液槽上設置的氨液出口經閥門,過濾器連接至氨泵的進口
油分離器,其作用是將制冷壓縮機排出的高壓蒸汽中的潤滑油進行分離,以保證裝置安全高效地運行。
由冷凝器所凝結的液態制冷工質,如不能及時排出,則必然占據冷凝器的一定容積,相應的減少了冷凝傳熱面積
